6方智能型

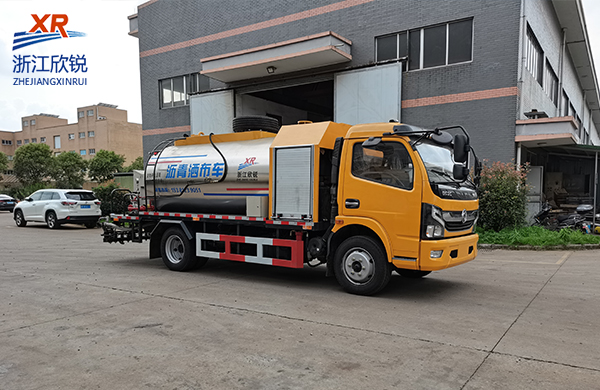

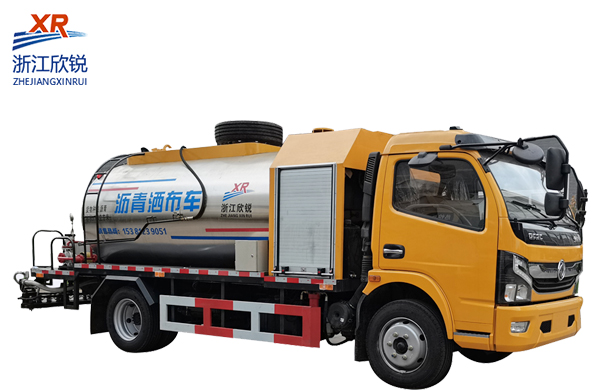

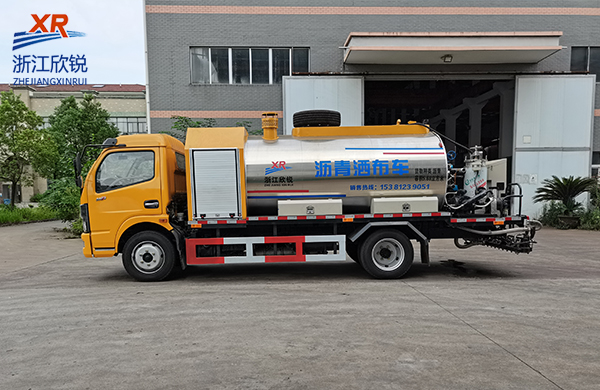

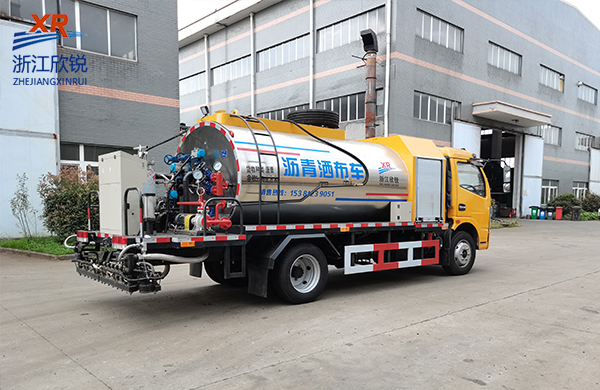

該款瀝青灑布車,瀝青罐容積6.3立方,智能型操控系統,可電腦設定灑布量和灑布寬度,精準控制噴灑量,智能型噴嘴,灑布寬度在4.5米范圍內隨意調節,一人在駕駛室即可操作,簡單方便,可靠性強。加熱系統采用導熱油方式,升溫速度快,外部瀝青泵和管路均有加熱保溫功能,隨車配備全自動燃燒器和發電機,隨時滿足加熱需要。采用東風底盤,發動機功率125千瓦(170馬力),動力強勁。
6 方 產 品 配 置 表
型 號:ABC5125GLQ 形 式:智能型 帶導熱油
總尺寸:7250*2300*2750 總質量:11995KG
部件 | 型號規格 | 品牌 | 說明 |
底盤 | EQ1125SJ8CDC | 東風汽車 | |
瀝青罐 | SZN120.34 | 自制 | 容積6.3立方米 |
比例閥組 | EFRD-G03-160 | 北部精工 | 臺灣北部精工 |
液壓泵 | CBN-F550 | 長源 | 合肥長源液壓 |
液壓馬達 | 110B | 泰勒姆斯 | 寧波泰勒姆斯 |
CPU | ST30 | 西門子 | 德國西門子 |
PLC | S7-200 SMART | 西門子 | 德國西門子 |
控制模塊 | SB AQ01 | 西門子 | 德國西門子 |
觸摸屏 | TK6071IP | 威倫 | 臺灣威倫 |
瀝青泵 | YC500 | 宇晨 | 內嚙合大排量 |
導熱油泵 | RY32-32-160 | 河北武安 | 6.5m3/h |
發電機 | CCFD6500E3 | 常柴 | 5.0KW三相柴油 |
燃燒器 | 2N | 奧林佩亞 | 日本品牌 |
升降氣缸 | SC100×200 | 亞德客 | |
減速器 | JS-4-63 | 前進 | 杭齒集團 |
閥門 | 硬密封高溫蝶閥 | 江蘇北閥 | |
導熱油閥門 | 永一 |
6方瀝青灑布車主要技術參數表
智能型(帶導熱油)
整車參數 | 車輛型號 | ABC5125GLQ | ||
底盤型號 | EQ1125SJ8CDC | 車輛型式 | 專用作業車 | |
外形尺寸(長×寬×高)mm | 7250×2300×2750 | |||
最大總質量 | 11995 | 整備質量 | 6980 | |
額定裝載質量 | 4880 | 軸距 | 3800 | |
輪胎規格 | 245/70R19.5 | |||
發動機參數 | 發動機型號 | YCY30165-60 | 額定功率 | 121 |
專用裝置 參數 | 控制系統 | 智能型 | ||
瀝青罐容量(L) | 6300 | |||
瀝青噴灑寬度 | 4.5 | |||
灑布量(L/m2) | 0.3-3 | |||
噴頭個數 | 29 | |||
瀝青泵排量(l/min) | 500 | |||
導熱油泵排量(L/min) | 60 | |||
燃燒器能力 | 20萬大卡 |
產品簡介:
該款瀝青灑布車,瀝青罐容積6.3立方,智能型操控系統,可電腦設定灑布量和灑布寬度,精準控制噴灑量,智能型噴嘴,灑布寬度在4.5米范圍內隨意調節,一人在駕駛室即可操作,簡單方便,可靠性強。加熱系統采用導熱油方式,升溫速度快,外部瀝青泵和管路均有加熱保溫功能,隨車配備全自動燃燒器和發電機,隨時滿足加熱需要。采用東風底盤,發動機功率125千瓦(170馬力),動力強勁。
產品特色:

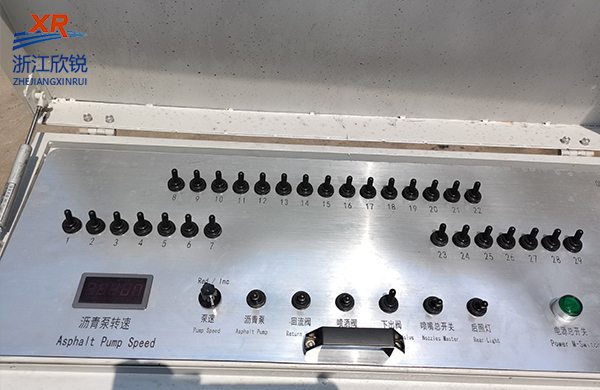

1、智能型控制系統,觸摸屏設定灑布參數,實現灑布量的精準控制。
2、自動、手動一鍵切換,適用不同操作要求。
3、液壓驅動,安全、可靠、無噪音。
4、液壓油冷卻系統,解決長時間連續施工油溫升高問題。
5、導熱油加熱系統,升溫速度快,保溫效果好,也可清除罐底部破乳瀝青。
6、車載柴油發電機,提供電力保證,加熱無需發動車子。
7、施工結束,一鍵回油、清洗功能,方便快捷。
整車型號 | ABC5125GLQ |
底盤型號 | EQ1125SJ8CDC |
發動機型號/功率 | YCY30165-60 玉柴165馬力 |
瀝青罐容積m3 | 6.3 |
灑布寬度m | 4.5 |
瀝青灑布量kg/m2 | 0.3-2.5 |
加熱方式 | 燃燒器+導熱油 |
燃燒器能力 | 20萬大卡 |
