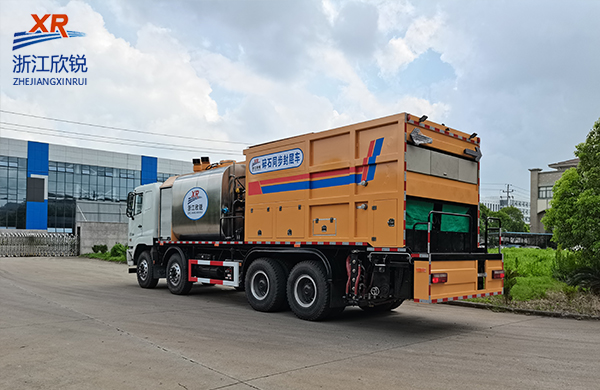

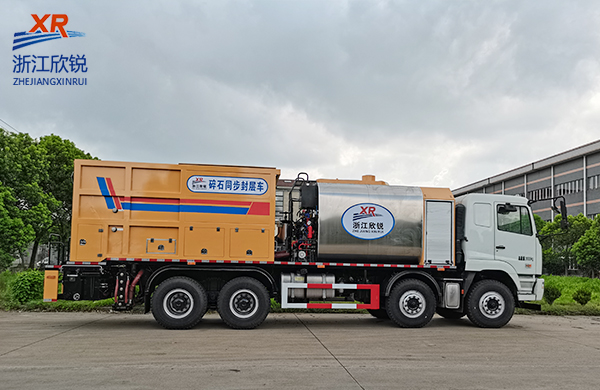

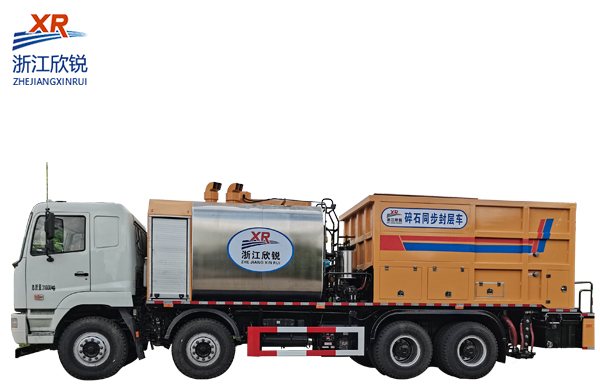

橡膠瀝青碎石同步封層車
產品特色： 1、本車型為根據國外客戶要求，定制性設計開發。 2、采用華菱汽車底盤，380馬力漢馬發動機，動力強勁，駕駛舒適。 3、四橋底盤，中間軸距4400，車身總長11米，行走、轉彎更靈活。 4、全自動智能控制系統，德國西門子控制元件，可實現雙重精確撒布骨料和瀝青。 5、全觸摸屏顯示，技術參數同步顯示。 6、石料撒布采用螺旋布料，撒布更均勻。 7、主要部件采用進口件，提高可靠性。 8、雙燃燒器加熱，加熱速度更快。 9、施工過程，瀝青、石料灑布寬度同步調整。 10、施工結束，一鍵回油、清洗功能，方便快捷。
產 品 配 置 表
形 式：碎石同步 總質量 ：31000Kg
部件 | 型號規格 | 品牌 | 說明 |
比例換向閥 | S-DHZE-151-S3 | Racle | 臺灣緒榮 |
電磁換向閥 | S-DHE-0714-X24DC | Racle | 臺灣緒榮 |
穩流閥 | S/ER12-S30-0N/ISH10 | eton | 伊頓 |
液壓泵 | CBN-F550 | changyuan | 長源液壓 |
液壓馬達 | AKS05-110B | TILORMS | 泰勒姆斯 |
PLC | S7-200 CN | SIEMENS | 西門子 |
CPU | 226CN | SIEMENS | 西門子 |
觸摸屏 | MT6103 iP | WEINVIEW | 威綸通 |
瀝青泵 | YC500 | Sairong | 浙江賽榮 |
導熱油泵 | RY32-32-160 | 兆宏泵業 | 6.5m3/h |
接近開關 | E2B-M12KN08-WZ-C1 | OMRON | 歐姆龍 |
導熱油溫控儀 | E5AZ | OMRON | 歐姆龍 |
發電機 | TO6800ET | TOMOYO | 日本大澤 三相柴油 |
燃燒器 | OM-2N | Olympia | 日本 |
氣動閥門 | DN80 | 瑞克科技 | |
截止閥 | DN25 | 永一集團 | |
料門氣缸 | SC32×100 | AIRTAC | 亞德客 |
基礎
參數
上裝裝置 參數 | 瀝青罐容量（m3） | 8 | 控制系統 | 全智能型 |
石料箱容積（ m3） | 12 | 噴頭個數 | 25 | |
料門個數 | 10 | 撒布寬度 | 4 | |
瀝青灑布量(L/m2) | 0.3~2.5 | 石料粒度 | 5-20 | |
噴嘴形式 | 氣缸噴嘴組合件 | 燃燒器能力（大卡） | 20萬（二只） | |
發電機功率 | 5kw三相 |
產品特色：
1、本車型為根據國外客戶要求，定制性設計開發。
2、采用華菱汽車底盤，380馬力漢馬發動機，動力強勁，駕駛舒適。
3、四橋底盤，中間軸距4400，車身總長11米，行走、轉彎更靈活。
4、全自動智能控制系統，德國西門子控制元件，可實現雙重精確撒布骨料和瀝青。
5、全觸摸屏顯示，技術參數同步顯示。
6、石料撒布采用螺旋布料，撒布更均勻。
7、主要部件采用進口件，提高可靠性。
8、雙燃燒器加熱，加熱速度更快。
9、施工過程，瀝青、石料灑布寬度同步調整。
10、施工結束，一鍵回油、清洗功能，方便快捷。
整車型號 | HCQ5310TFC |
底盤型號 | HN1310HB38C3M5J |
發動機型號/功率 | CM6D28.380 50漢馬發動機 380馬力 |
瀝青罐容積m3 | 8 |
石料箱容積m3 | 12 |
灑布寬度m | 4 |
瀝青灑布量kg/m2 | 0.3-2.0 |
石料撒布量kg/m2 | 3-15 |
石料撒布方式 | 螺旋布料 |
